Автоцистерна пожарная с лестницей АЦЛ 4,0-40/17...32 (43118)

Скачать PDF

Автоцистерна пожарная с лестницей АЦЛ 4,0-40/17...32 (43118)  предназначена для проведения противопожарных и спасательных работ и обеспечивает: транспортировку боевого расчета, огнетушащих веществ и пожарно-технического вооружения; проведение спасательных работ в многоэтажных зданиях; эвакуацию людей с многоэтажных зданий; подачу воды из цистерны, открытого водоема или гидранта через ручные и лафетные стволы, в том числе и с высоты подъёма лестницы; подачу воздушно-механической пены средней и низкой кратности с использованием пенообразователя собственной емкости или постороннего источника, в том числе и с высоты подъёма лестницы; использование в качестве крана при противопожарных и спасательных работах; для вспомогательных работ. АЦЛ может использоваться как самостоятельная боевая единица, в качестве автоцистерны, автолестницы или как насосный автомобиль при работе “в перекачку” с другими автоцистернами.



Модель АЦЛ 4,0-40/17...32 (43118)
Шасси КАМАЗ-43118
Колесная формула 6х6
Двигатель, дизель.Номинальная мощность, кВт 221
Удельная мощность,кВт/т 10,7
Объём топливного бака, л 350
Боевой расчет включая водителя 3/6
Вместимость цистерны для воды, л 4000
Вместимость бака для пенообразователя, л 240
Максимальная рабочая высота подъёма лестницы, м 32
Грузоподъёмность лестницы, кг 1000

Мах. равномерно распределенная нагрузка на полностью выдвинутую лестницу при мах. вылете, кг:

 - не прислоненную

- с прислоненной вершиной





                  160

560

Диапазон подъёма лестницы в вертикальной плоскости, град. от - 6 до +75
Угол вращения поворотной платформы, град. 360
Максимальная ширина опор, м 3,5
Насос пожарный центробежный НЦПН-40/100
Производительность в номинальном режиме, л/с 40
Напор в номинальном режиме, м 100
Макс. скорость, км/ч 90

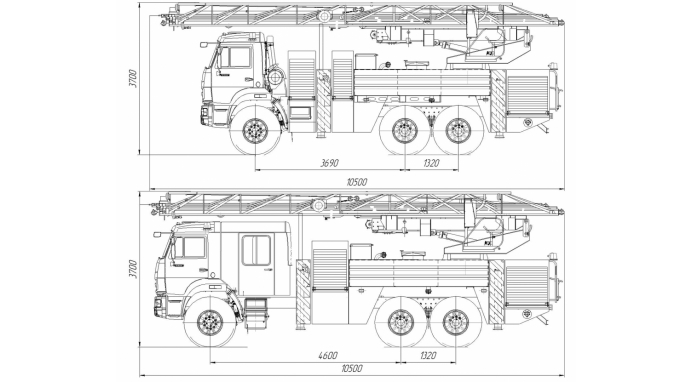

Габаритные размеры, м 10,5х2,5х3,7

Применяемость

Может эксплуатироваться в районах умеренного климата с годовым перепадом температур в пределах от - 45°С до + 40°С по дорогам всех видов и бездорожью.

Конструктивные особенности

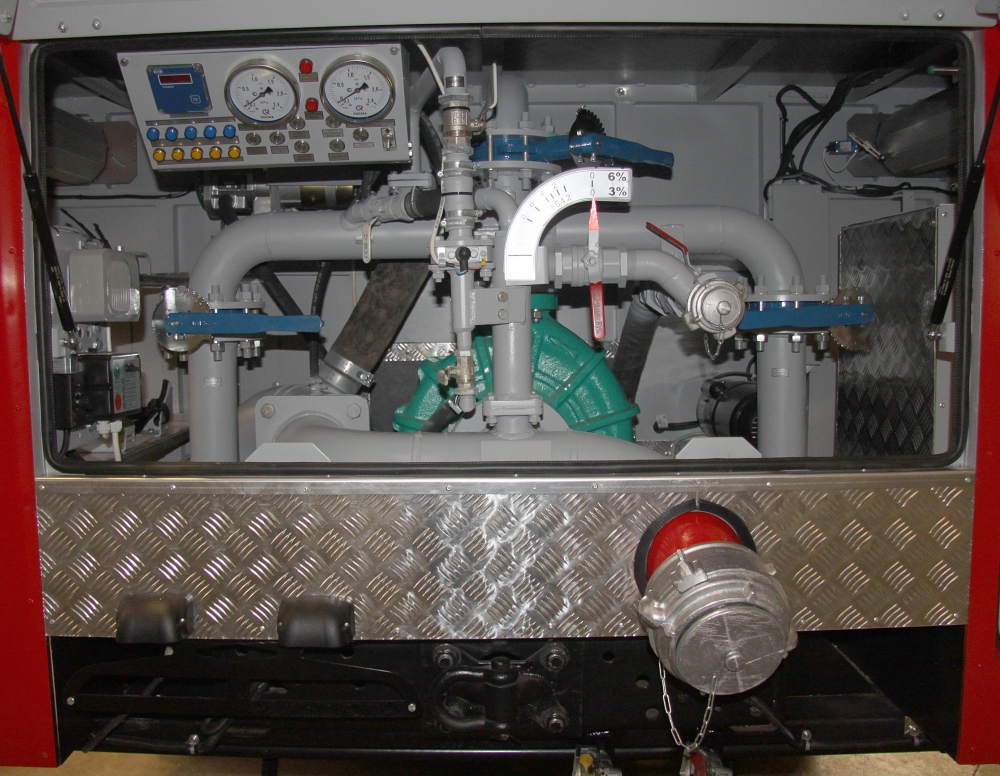

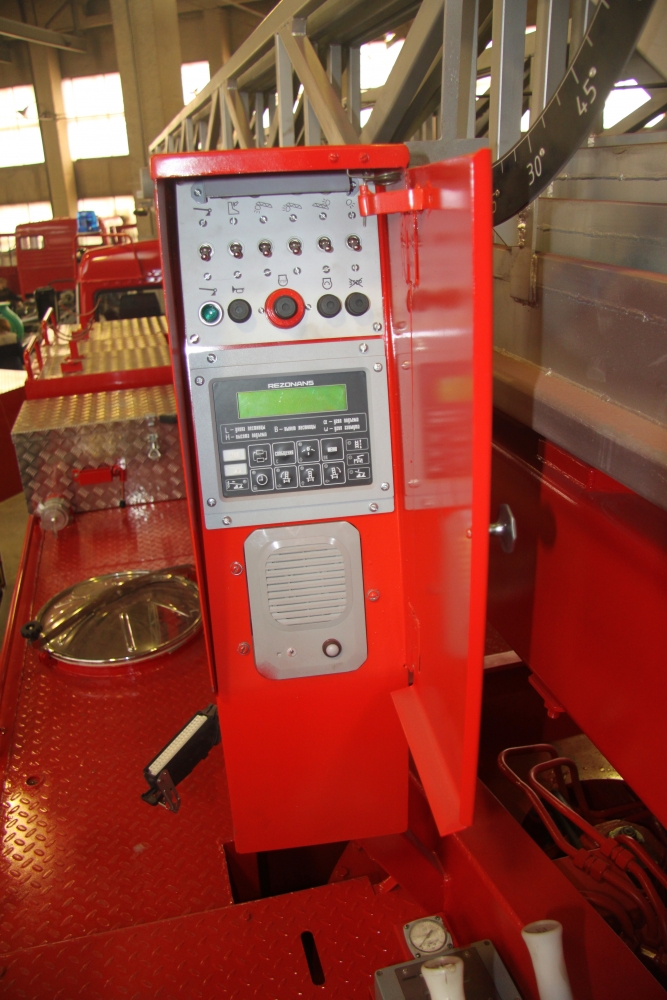

• Пожарная надстройка состоит из отсека для ПТВ, цистерны для воды, подъемной установки, отсека для ПТВ совмещенного с насосным отсеком.                                                                                                                                      • Силовой привод  гидросистемы подъемно-поворотного устройства от серийной коробки отбора мощности.            • Управление подъемно-поворотным устройством осуществляется с места оператора, расположенного на поворотной платформе. Имеются беспроводные пульты управления.                                                                              • Привод насоса осуществляется от серийной коробки отбора мощности.                                                                      • Подшипники насоса не требуют смазки в течение всего срока службы. Уплотнение вала насоса  обеспечивается сальниковыми кольцами, не требующими дополнительной смазки в процессе эксплуатации, рабочее колесо насоса изготовлено из бронзы.                                                                                                                                             • Кабина боевого расчета штатная или двухрядная цельносварная разъемная (салонного типа), передняя часть откидная. Дополнительный обогрев – автономный дизельный отопитель

По требованию заказчика завод может выполнить следующее:

• Подогрев: топливозаборников, топливопроводов, фильтра тонкой очистки и фильтра грубой очистки.                      • Утепление аккумуляторного отсека.                                                                                                                                    • Установить шторные двери отсеков.                                                                                                                                  • Обогрев водопенных коммуникаций автоматическим гидроотопителем.
